单轴角度传感器模组

说明：网站销售产品为做好的模组，而不是芯片。

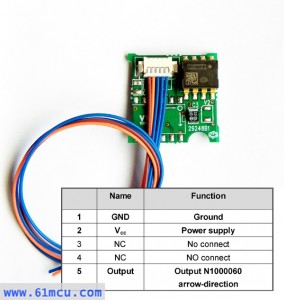

这是SCA61T的管脚图。从左往右：1,2,3,4,5

只用到了三个口：VCC,GND,OUTPUT,NC是空管脚

角度和输出电压的关系：α= arcsin（0.5Vout-1.25）

在小范围内，可以认为是线性变化。

1．描述:

•     SCA61T-FA1H1G-PWB角度传感器模组，是基于芬兰VTI公司SCA61T-FA1H1G芯片而设计的一款单轴角度传感器。模组尺寸：26mm*26mm。0-5V模拟信号接口。
•     SCA61T系列是基于3D MEMS的双轴倾角传感器，它提供了水平测量仪表级别的性能。
•     传感器的传感元件在测量时需要与测量平台保持平行，并且传感器双轴需相互垂直。低温度依赖性、高分辨率、低噪声和健全的传感元件设计让SCA100T成为水平测量仪器的不二选择。VTI的倾角传感器对于振动不灵敏，因为他们都在传感元件内部增加了阻尼，并且能承受高达20，000g的机械冲击力

2、规格：

•     品牌：VTI
•     测量轴：单轴
•     零点偏移：±0.23°
•     零点温漂：±0.008°/°C
•     带宽：8-28Hz
•     测量量程：±90 °
•     工作电压：5V
•     输出方式：电压输出
•     工作温度：-40~+125℃
•     产品封装：SMD
•     工作电流：2.5mA
•     数字输出灵敏度：819 Counts/g
•     摸拟输出灵敏度：2 V/g
•     零点输出(摸拟)：Vdd/2
•     零点输出(数字)：1024 Counts
•     分辨率(数字)：0.07°(11Bits)
•     分辨率(模拟)：0.0025°
     尺寸：2.5cm*2.5cm

3、图片Pictures：

Figure 1：SCA61T-FA1H1G芯片的图片

4、产品优势：

    不需要编程，不需要进行再校正
    内部增加温度补偿传感器
    仅需一个5V直流供电
    同时具有模拟和数字输出（SPI）接口
    单晶硅材料- 杰出的防冲击性能
    不会有柔性变形- 在机械冲击过程中不会有参数偏移
    内部气体阻尼- 机械振动辨别力
    经过微加工的质量块- 低于15mg/ÖHz 噪声的ug级分辨率。
    相对称的电容感应传感器元件—卓越的零点依稀和稳定的灵敏感性度。

5、结构描述：

Figure 2：内部结构或模块的结构图图片

    SCA61T是由一颗传感元件（sensing element）与一颗ASIC组成。从上图可以看到SCA61T的主要功能模块：
    A． SCA61T具有双输出接口：
      1. 模拟电压输出，输出范围为0.25V~4.75V;
      2. 数字接口SPI接口，SPI接口输出的数字数据是通过AD转换得到的。
    B． SCA61T具有双输出接口
    C．SCA61T内置了温度传感器，用来给倾角传感器做温度补偿使用
    D．SCA61T内置了EEPROM存储器，用于存储补偿数据
    E．SCA61T有自我检测/验证的引脚功能工程师能通过此引脚（SELF TEST）测试传感是否正常工作

6、电路接口：

    模拟电压输出，输出范围为0.25V~4.75V;
    标准的SPI接口，符合 SPI接口标准，支持主设备与多个从设备通信，如下图：

Figure 3：内部结构或模块的结构图图片

7、引脚封装：

   下图是SCA61T倾角传感器的外观图，左侧为顶部图，右侧为侧面图。结构图使用的尺寸单位为mm。

Figure 4：封装图

8、安装说明：

Figure 5：安装位置

9、资源:

单轴角度传感器SCA61说明书.pdf

大小：560KB

上传日期：2011.04.24
